液下泵厂家,小流量耐腐蚀长轴液下泵-SP系列
|
|
产品名称:液下泵厂家,小流量耐腐蚀长轴液下泵-SP系列 |
所属类别:可空转直立式泵 |
产品人气:11211 |
更新日期:2018/4/18 17:42:25 |
|
一、液下泵工作原理 当电动机带动泵轴转 动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连 续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。液下泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠,使用维修方便、出 液连续均匀、压力稳定等优点。一种利用螺杆的旋转来吸排液体的泵,它最适于吸排黏稠液体. 塑宝液下泵用途
二、液下泵的主要用途 液下泵广泛应用于PCB、电子元件、半导体、电镀、清洗、化工、造纸、涂装、电泳、阳极氧化、工厂海水养殖、钢丝线、废气、环保排污等行业,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的最理想设备
三、液下泵的产品特点 1、泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。 2、取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。 3、采用了独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。
四、塑宝化工排污液下泵的优点1. 电机轴于泵轴采用一体成型。增加泵运转过程中的稳定性,减少震动。运行平稳安静。 2.电机采用加大规格轴承,有效减少泵的偏振。 3. 叶轮与泵轴采用键和紧锁螺母链接,防止叶轮反转脱落。

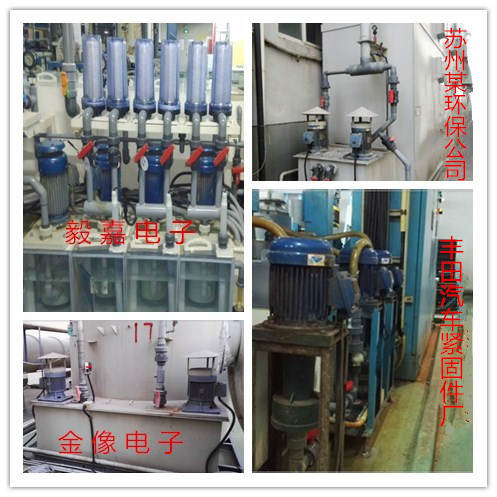

4.采用无机械密封设计,克服离心泵泵的不能干转或空转的要求。因此,在吸入口阻塞或出口阻塞或液体有结晶的情款下都不会发生泄漏的情况。从根本上解决了“跑,冒,滴,漏”的问题。 五、塑宝液下泵客户介绍塑宝液下泵依靠自身产品过硬的产品特性,和四十年的生产研发经验,不断扩大自身的业务,受到越来越多客户的欢迎。
小流量耐腐蚀长轴液下泵-SP系列(1/8~2HP)(1)SP- 机型编号 (2)出口口径 20-3/4" 25 - 1" 40 - 1-1/2" 50 - 2" (3) 比重 SK - 1.1 SP-1.4 SL-低转速4P (4) 马力 1/8 - 1/8 HP,1/6 - 1/6 HP, 1/2 - 1/2 HP,1/4 - 1/4 HP, 1-1 HP,1/3 - 1/3 HP, 2-2 HP (5) 频率 :5:50Hz 6:60Hz (6) O环N - NBR V - VITON E - EPDM 7)泵体材质 F - FRPP K - PVDF C - CPVC P - CFRPP (8)I - 槽内安装 O - 槽外安装(9)S-特殊规格 N - 标准机型
■塑宝液下泵型号规 格 表 | (测试流体:水 比重1.0) | 规 格 | 比 重 | 进出口径 (M/M) | 马力 | 50Hz | 60Hz | 重量 kg | 相数 | HP | 极数 | 曲线 | 全扬程 M | 全流量 L/min | 曲线 | 全扬程 M | 全流量 L/min | 20SK-1/8 | 1.1 | 25X20 | 1ø/3ø | 1/8 | 2 | a | 4 | 28 | A | 5 | 38 | 6 | 20SK-1/6 | 1.1 | 25X20 | 1ø/3ø | 1/6 | 2 | b | 4 | 32 | B | 5 | 60 | 6 | 20SK-1/4 | 1.1 | 25X20 | 1ø/3ø | 1/4 | 2 | c | 6 | 70 | C | 8 | 85 | 14 | 25SK-1/3 | 1.1 | 25X25 | 1ø/3ø | 1/3 | 2 | d | 6.5 | 80 | D | 9 | 100 | 15 | 25SK-1/2 | 1.1 | 40X25 | 1ø/3ø | 1/2 | 2 | e | 13 | 160 | E | 13 | 165 | 19 | 40SK-1 | 1.1 | 50X40 | 3ø | 1 | 2 | f | 12 | 280 | F | 15 | 350 | 20 | 40SK-2 | 1.1 | 50X40 | 3ø | 2 | 2 | g | 14 | 320 | G | 19 | 400 | 24 | 20SP-1/6 | 1.4 | 25X20 | 1ø/3ø | 1/6 | 2 | a | 4 | 28 | H | 4 | 32 | 6 | 25SP-1/3 | 1.4 | 25X25 | 1ø/3ø | 1/3 | 2 | c | 6 | 70 | C | 8 | 85 | 15 | 25SP-1 | 1.4 | 40X25 | 3ø | 1 | 2 | i | 11 | 200 | I | 12 | 185 | 20 | 40SP-1 | 1.4 | 50X40 | 3ø | 1 | 2 | j | 10 | 230 | J | 11 | 230 | 19 | 40SP-2 | 1.4 | 50X40 | 3ø | 2 | 2 | k | 11 | 250 | K | 15 | 280 | 20 | 40SL-1/2 | 1.4 | 50X40 | 3ø | 1/2 | 4 | l | 5 | 270 | L | 7 | 320 | 20 | | 性能曲线图:
1.安装泵浦时应选择坚固之水平地面﹐保持机身垂直并加以固定。 2.尽量避免将机器装设於户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。 3.配管前应先考虑使用之化学性﹐温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。 4.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。 5.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。 6.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。 7.泵浦安装完后应再确认管路是否牢固﹐避免震动造成管路破损。 8.接上电源线之前应确认所使用之电源是否与马达型式相符合﹐并接上过电流保护开关。 9.出口配管高度如有高过马达以上或有逆压之情形时﹐请在泵浦出口处装置逆止阀﹐装置位置请勿超过最高液面线太多。 10.為安全起见﹐最好装置入口过滤网以免吸入杂物而损坏泵浦。 11.入口连接法兰须和入口法兰口径相同, 出口连接法兰须和出口法兰口径相同。 警告: 太紧或太松会影响流量性能甚至於安全性。请确定所有螺 帽已锁紧﹐未锁紧会造成液体外泄;锁太紧则易脱落损坏。请由熟悉此机器设备按装方式人员进行按装。 12.泵浦马达使用电压可参考马达铭牌规范, 在马达连结盒上可找到电路连接图式。 13.需使用马达过电流保护开关, 过载或单相运转时会自动切断电源。 可加装EC-430型负载安全保护器来防止空运转及自动切断电源。
